Materiaal: | Roestvrij Staal | Toepassing: | Verdamping van lage temperatuurvloeistof |
---|---|---|---|
TOEPASSELIJKE VLOEISTOF: | LNG, LPG, vloeibare zuurstof, vloeibare stikstof en enz. | Capaciteit: | 20~200t/h |
Kritiek materiaal: | Ondergedompelde brander, de buisbundel van de hitteoverdracht | levensduur: | 30 jaar |
voordelen: | Snel opstarten, snelle reactie om verandering, regelbare capaciteit te laden | SCOPE: | Ontwerp, techniek & materiaallevering, plaatstechnische ondersteuning, Project aanbesteding |
Hoog licht: | het systeem van de raffinaderijgloed,ingesloten gloedsysteem |
Het roestvrij staal Ondergedompelde Pakket van de Verbrandingsverstuiver Geschikt voor Snelle Reactie om Verandering te laden
Ondergedompelde verbrandingsverstuiver
I Voordelen
Als kritiek verdampingsmateriaal voor LNGterminals, voor noodgevallen functioneert de ondergedompelde verbrandingsverstuiver (SCV) hoofdzakelijk als het piek scheren, supplementaire gasbron en reserve. Het wordt gekenmerkt door:
1) hoge thermische efficiency tot 99% en hoge energie - besparingen;
2) hoge regelbare verdampingscapaciteit en 10%~100%, snel reagerend aan abrupte ladingsveranderingen;
3) lage werkende temperatuur van water - bad (30℃only) en sterke onstuimigheid in het water - bad, wat in een coëfficiënt van de hitteoverdracht buiten de de buisbundel van de hitteoverdracht tot 5800~8000W/resulteren (m2·K) en snel opstarten;
4) compact ontwerp en kleine voetafdruk;
5) niet-bevriest aan waterkant;
6) water - wordt bespoten om GEENX-emissie te verminderen die
II het Werkprincipe
Het brandstofgas en de verbrandingslucht volgens gespecificeerde verhouding wordt gemengd die worden volledig gebrand bij combustor. Het hete rookgas wordt van het lagere eind van de de buisbundel van de hitteoverdracht door kleine die havens op de rookgasverdeler bespoten in de watertank wordt ondergedompeld. De de buisbundel van de hitteoverdracht is gescheiden van de omringende watertank via een waterkeringsplaat. Op deze wijze, verbetert de onstuimigheid in de beperkte ruimte de hitteoverdracht onder rookgas, watertank en hitte ruilend buisbundel. Het LNG bij hoge druk vloeit van de de buisbundel van de hitteoverdracht toe en veranderd in hoge druk gasachtig aardgas door overkritische hitteoverdracht alvorens het aan het netwerk van het brandstofgas wordt geleverd. Zie de hieronder schets van het het werkprincipe.

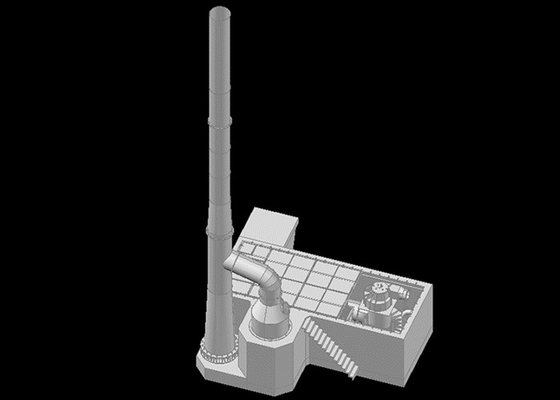

Fig. 1 de schets van het het Werkprincipe van SCV-verstuiver
III Componenten & parameters

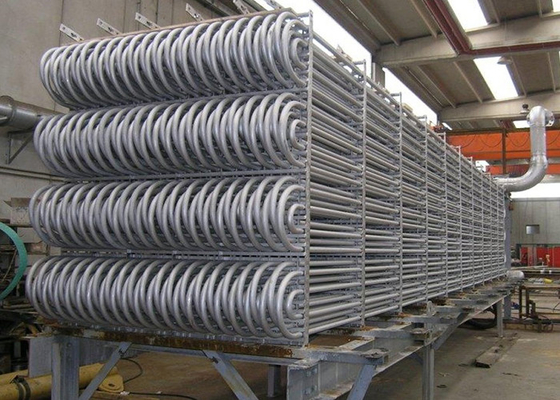

Het SCV-verstuiverpakket bestaat hoofdzakelijk uit ondergedompelde combustor, de buisbundel van de hitteoverdracht en dergelijke hulpsystemen zoals luchtventilator, koelwaterpomp, het apparaat van de waterbehandeling, alkalioplossingssysteem en GEENX-controlesysteem.

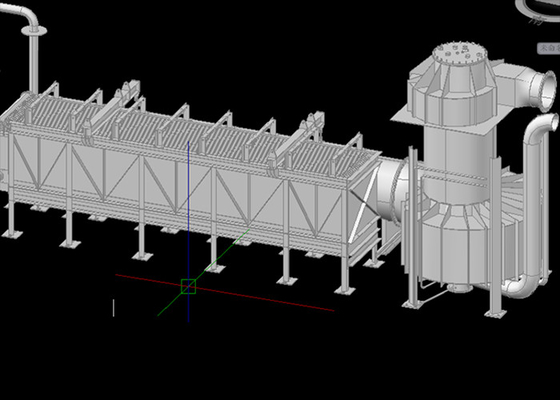

Fig. 2 SCV-verstuiver
Type | SCV |
Structuur | Het type van buisbundel |
Bouwmateriaal | 304SS/321SS |
Productienorm | ASME III |
Ontwerpdruk | 14MPag |
Ontwerptemperatuur | -196℃ |
Ontwerpcapaciteit | 20~200t/h |
Toepasselijke vloeistof | LNG, vloeibare zuurstof, vloeibare stikstof, LPG |
Brandertype | Ondergedompelde brander (niet-pre-gemengde verbranding) |
Brandstofgas | Aardgas |
Brandstofgasverbruik | 250~2500kg/h (20~200t/h) |
Ontsteking | Ontsteking in drie stappen |
Vlamdetector | UVvlamdetector |
Controle | PID koppelingscontrole |
Hoofdmaatregelenpunten | Van de LNGinham & afzet temperatuur, water - badtemperatuur |
Hoofd met elkaar verbonden alarm | De temperatuur van de LNGafzet, water - badtemperatuur |
Het verzegelen | Flens |
Levensduur van kritiek materiaal |
30 jaar |
IV Toepassing
SCV-pakket voor het LNG eindfase II van PetroChina Jiangsu (2014)
Capaciteit: 200t/h
Succesvol ontstekingstarief: 100%
Emissie: NOx<50ppm, CO<50ppm
