Golf Gelaste de PlaatWarmtewisselaar van Metaalbladen voor Olie & Gas

Van goede kwaliteit Het Systeem van de grondgloed voor verkoop
Van goede kwaliteit Het Systeem van de grondgloed voor verkoop
Ik ben online Chatten Nu

Golf Gelaste de PlaatWarmtewisselaar van Metaalbladen voor Olie & Gas

China Golf Gelaste de PlaatWarmtewisselaar van Metaalbladen voor Olie & Gas leverancier
Golf Gelaste de PlaatWarmtewisselaar van Metaalbladen voor Olie & Gas leverancier Golf Gelaste de PlaatWarmtewisselaar van Metaalbladen voor Olie & Gas leverancier Golf Gelaste de PlaatWarmtewisselaar van Metaalbladen voor Olie & Gas leverancier

Grote Afbeelding :  Golf Gelaste de PlaatWarmtewisselaar van Metaalbladen voor Olie & Gas

Productdetails:

Plaats van herkomst: China
Merknaam: QIYAO
Certificering: ISO, ASME
Modelnummer: QYB-reeks

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1 EENHEID
Prijs: Customized Product, Quoted Case By Case
Verpakking Details: Zeewaardig houten koffer
Levertijd: 30-45 dagen na T/T of L/C
Betalingscondities: L / C, T / T
Levering vermogen: 100 eenheden per maand
Contact
Gedetailleerde productomschrijving
Materiaal: Roestvrij staal, SMO, Titanium, enz. Kernstructuur van hitteuitwisseling: Golfmetaalbladen die als bladbundel moeten worden gelast
Structuur: De gelaste opgezet in een blok-type & bout-verbonden en verzegeld bundel van het plaatblad metaalkad Design: op maat
Toepassing: Olie & Gas, Raffinaderij, de Chemische industrieën, enz. verpakking: zeewaardig verpakken
De naverkoopdienst: Beschikbaar op verzoek
Hoog licht:

volledig gelaste plaatwarmtewisselaar

,

geblokkeerde plaatwarmtewisselaar

Golf Gelaste de PlaatWarmtewisselaar van Metaalbladen voor Olie & Gas

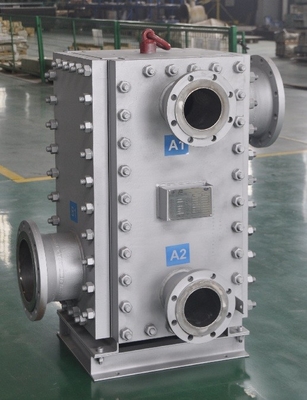

Het blok-type & de volledig-Gelaste PlaatWarmtewisselaar zijn een nieuw product in de compacte warmtewisselaarfamilie.

De plaatbundel volledig met plaatbladen wordt gelast wordt opgezet in een kader van 4 vastgeboute zijpanelen met een hoogste plaat en een grondplaat het ondersteunen druk die. De zijpanelen worden voorzien van pijpen met vloeibare inham en afzet.

wegens de bout-verbonden structuur, kunnen de platen gemakkelijk voor het gemakkelijk schoonmaken en onderhoud van de plaatbundel worden gedemonteerd.

De plaatbladen zijn gelast aan elkaar zonder enige gebruikte pakking, zodat kan het voor toepassingen worden toegepast op hoge temperatuur & druk.

Het golfprofiel van plaatblad veroorzaakt zware onstuimigheid van de vloeistof, zodat is de coëfficiënt van de hitteoverdracht 2-4 keer van conventionele buis & shell warmtewisselaar. Onder dezelfde arbeidsvoorwaarde, is het vereiste gebied voor hitteoverdracht slechts 25-30% van conventionele buis & shell warmtewisselaar.



Het werkprincipe/Stroom

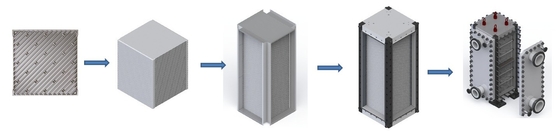

De dunne metaalbladen worden gedrukt aan opbrengst plooiden platen en dan is een stapel dergelijke golfplaten elkaar gelast en vormt zo het bloktype & de volledig gelaste plaatwarmtewisselaar. De naburige bladen bepalen binnen smalle en slingerende kanalen - tussen en staan de werkende vloeistof toe om te vloeien door. De koude vloeibare en hete vloeibare stroom door zijn eigen kanalen in orde. De koude en hete kanalen worden natuurlijk gescheiden door het blad, waar de hitteuitwisseling plaatsvindt.

Toe te schrijven aan het structuur & het werk principe, wordt dit type van PHE gekenmerkt door compacte structuur, kleine voetafdruk, de hoge efficiency van de hitteoverdracht, flexibele verrichting, brede toepassing, laag hitteverlies, gemakkelijke installatie schoon te maken, enz.



Specificatie

Toepassing Hitteuitwisseling
Naam Blok-type & volledig-Gelaste PlaatWarmtewisselaar
Model QYB30, QYB40, QYB50, QYB75
Materiaal 316L, SMO, Ti, 2205
Code & norm NB/T47007, GB150
Ontwerpdruk F.V. – 4Mpa
Ontwerptemperatuur -200 - 400℃
Hoofd metend punt Temperatuur en druk bij vloeibare inham/afzet
Verbinding Flens
Levensduur voor zeer belangrijk materiaal 15 jaar
Garantie 12 maanden
Werkingsgebied van de werken/de dienst Ontwerp, vervaardiging, levering, installatiesupervisie, enz.





Voordeel

  1. De hoge coëfficiënt van de hitteoverdracht – op dezelfde voorwaarde van de grens van de drukdaling, is de coëfficiënt van de hitteoverdracht 2-4 keer van buis & shell warmtewisselaar;
  2. Compacte structuur – Kleine grootte & snelle reactie op controle;
  3. Lichtgewicht – Lagere edel metaalkosten;
  4. De laser gelaste bundel van het plaatblad – Hoge druk & hittebestendigheid;
  5. De onstuimigheid kan zelfs in het geval van lage snelheid worden veroorzaakt. Het lage bevuilen wegens de grote het scheren kracht op de oppervlakte van de bladmuur.
  6. De veelvoudige stroom kan in tegenovergestelde richtingen stromen – de efficiency van de hitteuitwisseling kan zeer worden verhoogd en de dichte benaderingstemperatuur wordt bereikt;
  7. Distributie zelfs van vloeistof – de efficiency van de hitteoverdracht wordt verhoogd en de stroomweerstand is verminderd;
  8. Demonteerbare zijpanelen & zichtbare lassennaden bij de kern – het Gemakkelijk schoonmaken & onderhoud;
  9. Rijke ervaring om te vervaardigen – Veilige & betrouwbare producten;
  10. Overvloed van voorraden op componenten – Verminderde levertijd;
  11. Hoge beheersefficiency – Lage kosten op producten.



Verwijzing

Nr. Gebruiker Project Materiaal Specificatie Qty.
1 Kingboard Chemical Holdings Ltd. 100,000t/y katalytische cracker De zware luchtkoeler van de olie opdelende toren

QYB75

Ontwerpdruk: 0.7MPa

Ontwerptemperaturen.: 200℃

Plaatmateriaal: 316L

1
Zwaar lucht de oliegas van de olie opdelende toren – warm waterwarmtewisselaar

QYB75

Ontwerpdruk: 0.7MPa

Ontwerptemperaturen.: 200℃

Plaatmateriaal: 316L

1
Licht lucht de oliegas van de olie opdelende toren – warm waterwarmtewisselaar

QYB75

Ontwerpdruk: 0.7MPa

Ontwerptemperaturen.: 200℃

Plaatmateriaal: 316L

1
De lichte luchtkoeler van de olie opdelende toren

QYB75

Ontwerpdruk: 0.7MPa

Ontwerptemperaturen.: 200℃

Plaatmateriaal: 316L

1
2 Oosters de Chemische productenco. Ltd van Nanjingsfubangte. Het bevorderende project van de plaatwarmtewisselaar Predistillationwarmtewisselaar

QYB50

Ontwerpdruk: 0.9MPa

Ontwerptemperaturen.: 220℃

Plaatmateriaal: 316L

1
3 Xinao Energy Holdings Ltd. De behandelingsproject van het Nanjings overkritisch gevaarlijke afval Condensator

Qyb50-h-250

Ontwerpdruk: 0.4MPa

Ontwerptemperaturen.: 160℃

Plaatmateriaal: Ti

1
Voorverwarmer

Qyb30-v-60

Ontwerpdruk: 0.5MPa

Ontwerptemperaturen.: 160℃

Plaatmateriaal: Ti

1
4 Van Shandongyuhuang (Groep) Chemisch Co. Ltd. het project van 50,000t/y MMA T240 voervoorverwarmer

Qyb75-v-400

Ontwerpdruk: 1.0MPa

Ontwerptemperaturen.: 110℃

Plaatmateriaal: 316L

2
5 Wanhua Chemisch Co. Ltd. Polycarbonaatproject Primaire secundaire waterkoeler

Qyb30-v-100

Ontwerpdruk: 0.8MPa

Ontwerptemperaturen.: 125℃

Plaatmateriaal: 316L

5
Primaire MC afvalwaterwarmtewisselaar

Qyb50-v-200

Ontwerpdruk: 0.8MPa

Ontwerptemperaturen.: 90℃

Plaatmateriaal: Ti

2
Secundaire MC afvalwaterwarmtewisselaar

Qyb50-v-200

Ontwerpdruk: 0.8MPa

Ontwerptemperaturen.: 120℃

Plaatmateriaal: Ti

2
6 SinoPec Luoyang Company 15GX69 knapt project op Nafta – ruwe oliewarmtewisselaar

Qyb75-v-300

Ontwerpdruk: 2.35MPa

Ontwerptemperaturen.: 150℃

Plaatmateriaal: Ti

1
De Raffinage & Chemische productenco. Ltd van SinoPeczhenghai. De warmtewisselaarvervanging van CDU Nafta – ruwe oliewarmtewisselaar

Qyb75-v-350

Ontwerpdruk: 2.5MPa

Ontwerptemperaturen.: 250℃

Plaatmateriaal: Ti

2
SinoPec Jiujiang Company Oliekwaliteit de bevordering knapt project op Ruwe olie – de warmtewisselaar van het bovenste laagjegas

Qyb75-v-352

Ontwerpdruk: 1.5/3.3MPa

Ontwerptemperaturen.: 200℃

Plaatmateriaal: Ti

2
Ruwe olie – naftawarmtewisselaar

Qyb75-v-252

Ontwerpdruk: 1.5/3.3MPa

Ontwerptemperaturen.: 200

Plaatmateriaal: Ti

2
Ruwe 3de kant van vacuümwarmtewisselaar

Qyb75-v-352

Ontwerpdruk: 3.0/3.5MPa

Ontwerptemperaturen.: 300℃

Plaatmateriaal: 316L

2
Ruwe 3de kant van vacuümwarmtewisselaar

Qyb75-v-502

Ontwerpdruk: 3.0/3.5MPa

Ontwerptemperaturen.: 350℃

Plaatmateriaal: 254SMO

2
Nafta – warm waterwarmtewisselaar

Qyb75-v-152

Ontwerpdruk: 1.5/1.5MPa

Ontwerptemperaturen.: 200℃

Plaatmateriaal: Ti

2
7 Nationale Iraanse Oliemaatschappij Ruwe olieeenheid Gestabiliseerde olie/ruwe olie

Qyb75-v-500

Ontwerpdruk: 2.1MPa

Ontwerptemperaturen.: 150℃

Plaatmateriaal: Ti

1
8 Het bedrijf van CNPC Sichuang De CDU volledig-gelaste warmtewisselaar knapt project op Ruwe olie – naftawarmtewisselaar

Qyb75-h-250

Ontwerpdruk: 1.6MPa

Ontwerptemperaturen.: 200℃

Plaatmateriaal: Ti

5
Het Bedrijf van CNPC Huhehot De warmtewisselaar bevorderend project van CDU Nafta – ruwe oliewarmtewisselaar

Qyb75-v-500

Ontwerpdruk: 2.5MPa

Ontwerptemperaturen.: 200℃

Plaatmateriaal: Ti

1
